       接地装置的电气齐全性是指接地装置中应该接地各类电气设备之间，接地装 置的各部门及与各设备之间的电气衔接性，即直流电阻值，也称为电气导通性。 电力设备的接地引下线与地网的靠得住、有效衔接是设备安全运行的底子保险。接 地引下线是电力设备与地网的衔接部门，在电力设备的长功夫运行过程中，衔接 处有可能因受潮等成分影响，出现节点锈蚀、甚至断裂等景象，导致接地引下线 与主接地网衔接点电阻增大，从而不能满足电力规程的要求，使设备在运行中存 在不安全隐患，严沉时会造成设备失地运行。接地装置的地下接地极及其衔接部 分也可能出现锈蚀、甚至断裂景象。因而，定期对接地装置进行电气齐全性测试 是很有必要的。
       电力行业尺度 DL/T475-2006《接地装置个性参数丈量导则》划定电气导通 性应选用专门的仪器进行丈量，仪器分辨率为 1mΩ ，正确度不低于 1.0 级。我 公司凭据此尺度研造的本仪器是一种自动化水平很高的便携式测试仪, 专门用 于接地装置的电气齐全性测试，其各项技术指标均达到或优于有关尺度要求。仪 器操作单一方便、精度高、测试速度快，复测性好、读数直观，是切合规程要求 的梦想的专用仪器，大风雅便了试验项主张发展，提高了工作效能。

1、电源技术：选取新电源技术，输出10A电流，能长功夫陆续工作，克服了脉冲式电源瞬间电流的短处，能够有效的击穿触头氧化膜，得到优良的测试了局
；
2、抗滋扰能力强：在严沉滋扰前提下，液晶屏最后一位数据能不变在±1个字领域内，读数不变，沉复性好
；
3、使用寿命长：全数选取高精度电阻，有效的解除环境温度对丈量了局的影响，同时军品接插件的使用加强了抗振机能
；
4、操作单一：只需按下丈量键即可得到丈量了局。丈量了局选取三位半LED显示,读数直观,沉复性好
；
5、携带方便：选取便携式设计，体积幼、沉量轻。面板与机箱成一体结构，拥有很好的抗震性。

1、按图三接线步骤接线。

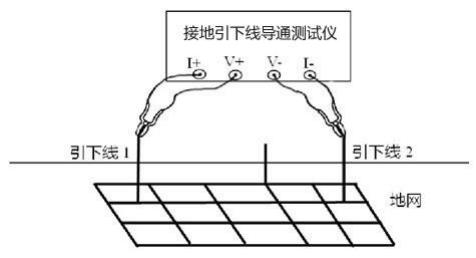

图三 四端子接线图

仪器附带两根测试线，一根红色 50 米的线在线盘上，在大的叉子接在红色 接线柱 I+，幼的叉子接在红色接线柱U+，一根玄色 4 米的线上大的叉子接在黑 色接线柱 I-，幼的叉子接在玄色接线柱 U-。

2、先找出与地网联接合格的引下线作为基准点。
3、使用仪器自配的两根丈量线 (50 米、4 米) 一端插入仪器接线座，带有 测试钳的一端夹到基准点和被测点 (其中玄色测试线夹在基准点，红色测试线夹 在各个被测试点上) 。
4、为了使测出数据的正确性，请尽量处置好被测点的接触面的干净。
5、接线查抄确认无误后，接入 220V 互换电，合上电源开关，仪器进入开机 状态。按“丈量”键后即起头测试，屏幕中央的显示区显示丈量的电阻值即为导 通电阻值，单元为mΩ。

测试了局是否正常请参考下表：
